Puoliautomaattinen jauhepinnoitustuotantolinja metalliosille

Määritelmä Tuotantolinja, jonka ytimenä on sähköstaattinen jauhepinnoitus, jossa lastaaminen ja purkaminen sekä monimutkaisten, vaikeapääsyisten alueiden jälkikäsittelyruiskutus tehdään manuaalisesti, kun taas kuljetus-, ruiskutus- ja kovettumisprosessit toimivat automaattisesti, mikä tasapainottaa tehokkuutta ja joustavuutta.

Sovellukset Metallikalusteet, koteloit ja kaapit, suojakaiteet, ovet ja ikkunat, autoteollisuuden komponentit, maatalouskoneet jne.; pienet ja keskikokoiset eräkoot, useita eri määrittelyjä ja monimutkaisen muotoisia osia; tehtaissa, joilla on rajoitetut budjetit ja tiukat tilavaatimukset.

Edut Verrattuna täysin automatisoituun linjaan se tarjoaa alhaisemmat investointikustannukset, helpomman huollon ja nopeammat värimuutokset; verrattuna täysin manuaaliseen linjaan se tarjoaa korkeamman tehokkuuden, yhtenäisen pinnoituksen ja korkean pulverin hyötyosuuden (≥ 98 %).

Puoliautomaattinen jauhepinnoitustuotantolinja metalliosille

Lataus → Esikäsittely → Vedenpoisto ja kuivatus → Jäähdytys → Automaattinen pulveripinnoitus → Manuaalinen korjausruiskutus → Kovettaminen → Jäähdytys → Purku

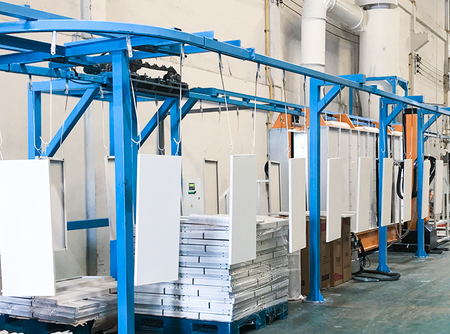

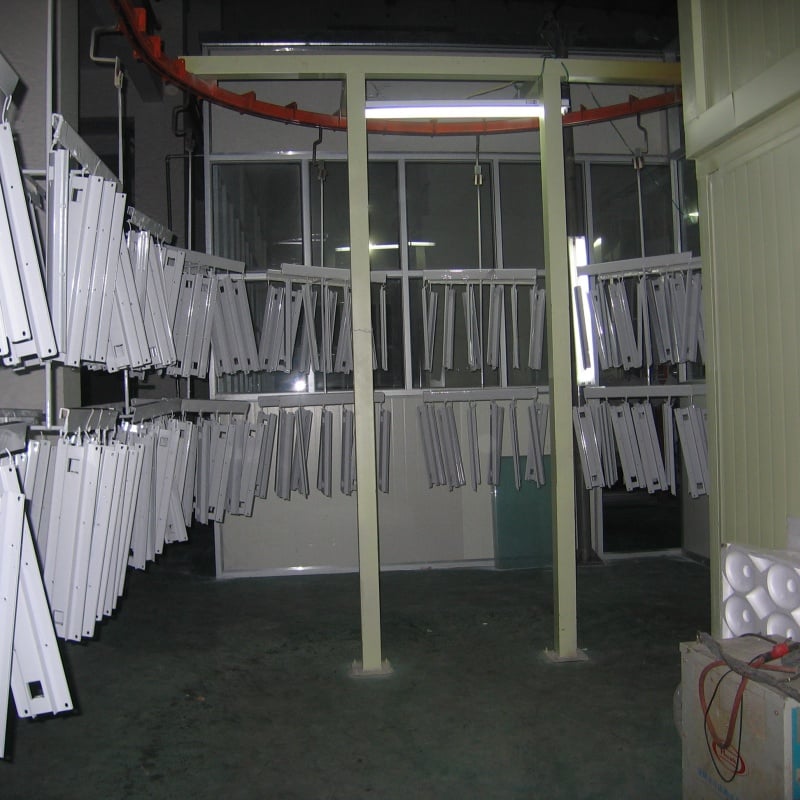

•LASTAUS Metalliosat ripustetaan manuaalisesti yläkuljetinkuljettimeen tai lattia-kuljettimeen.

• Esikäsittely (kriittinen) Öljyn ja ruosteen poisto sekä adheesiota ja korrosionkestävyyttä parantavan muuntokerroksen (fosfaatti- / silaanihoito) muodostuminen. Tyypillinen prosessi: Esipuhdistus → Puhdistus → Vesipesu → Pintakonditionointi → Fosfaatti- / silaanihoito → Puhdasvesipesu → Kuivatus.

•Vedenpoisto ja kuivatus 120–150 °C, 10–15 minuuttia, jotta kosteus poistetaan täysin.
• Pulveripinnoitus (ydinprosessi):

• Automoitettu Työkappaleet kuljetetaan ketjukuljettimella pulverimaalauskamariin; staattinen takaisinliikkuva kone tai automaattinen suihkupistooli lataa pulverin korkeajännitteisellä staattisella sähköllä, mikä varmistaa sen tasaisen kiinnittymisen maadoitettuihin työkappaleisiin.

• Korjausmaalaus Manuaalisia suihkupistooleja käytetään lisäpintakäsittelyyn sokeissa alueissa ja syvennyksissä.

•Toipuminen Kahden vaiheen keräysjärjestelmä, joka koostuu suuresta syklonierittimestä ja suodatinpatruunoista; pulverin hyötykäyttöaste ≥ 98 %; helppoa väinvaihtoa.

Puoliautomaattinen jauhepinnoitustuotantolinja metalliosille

• Keraamiakkuutus Työkappale sijoitetaan kovetusuuniin 180–200 °C:n lämpötilaan 15–20 minuutiksi, jolloin pulveri sulaa ja virtaa muodostaen tiukentuneen pinnoitteen.

•Jäähdytys ja purkaminen Työkappale jäähdytetään luonnollisesti huoneenlämpöön, jonka jälkeen valmis tuote poistetaan manuaalisesti.

1. Kuljetinjärjestelmä Yläpuolinen ketju (pudotusketju / varastoketju), lattiatasolla oleva ketju tai itseajava nosturi, jossa säädettävä nopeus ja taajuusmuuttajaohjaus.

2. Ennakkohoitovaatimukset Suihkutus-/kuplautusaltaat (ruostumaton teräs), lämmitysjärjestelmät (sähkö/kaasu/höyry), automaattinen kemikaalien annostelu, veden kierrätys ja suodatus.

3.Jauhepinnoituskaapit ja suihkutusjärjestelmät:

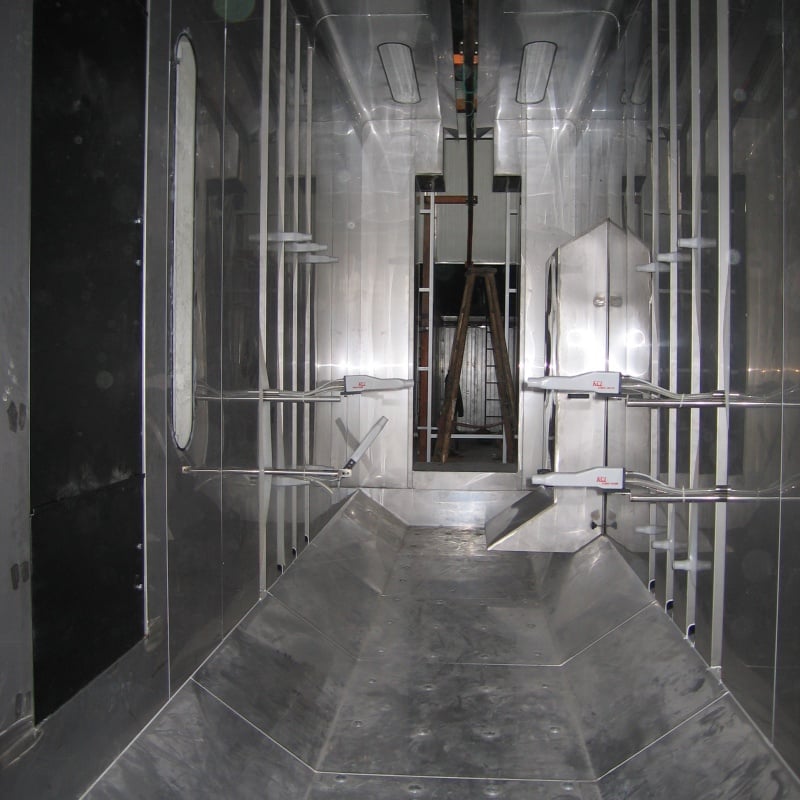

• Jauhepinnoituskaapit : ruostumaton teräs / PP-levyt, varustettu räjähdysvaaraton valaistuksella ja poistoventtiileillä.

•Sähköstaattiset suihkupistoolit : automaattiset liukuvat yksiköt (2–4 pistoolia) + manuaaliset pistoolit, jotka varmistavat vakaa sähköstaattisen varauksen ja korkean jauheen soveltamistehokkuuden.

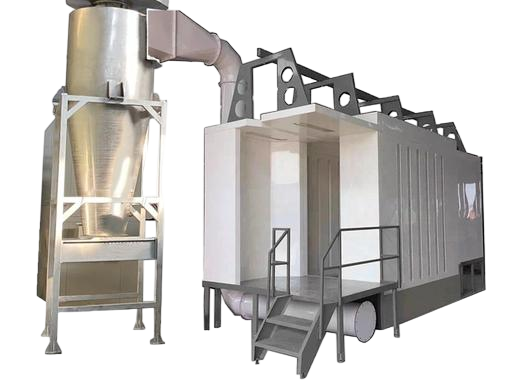

•Palautusjärjestelmä : suuri syklonierottimen ja karttusuojaimeen perustuva järjestelmä, jossa keräysaste on ≥ 98 %.

4. Lämpökausi : tunnelityyppinen (jatkuva) / kammiotyyppinen (eräkohtainen), kuuman ilman kierrätys, lämpötilan säätö ±5 °C, valintamahdollisuus sähkö-, maakaasu- tai dieselkäyttöiselle lämmitykselle.

5.Sähköinen ohjausjärjestelmä : PLC + kosketusnäyttö, joka koordinoi kuljetusta, suihkutusta ja kovettamista; säädettävät parametrit ja vianilmoitukset.

Puoliautomaattinen jauhepinnoitustuotantolinja metalliosille

Edut:
• Korkea kustannustehokkuus : Investointi on huomattavasti pienempi kuin täysin automatisoiduissa linjoissa, ja tuotto investoinnista saadaan nopeasti.
•Korkea joustavuus Sopii useille tuotetyypeille ja monimutkaisille osille, värimuutokset ovat helppoa tehdä.
• Ympäristöystävällinen ja tehokas Ei VOC-päästöjä ja korkeat jauheen talteenottoprosentit.
• Yksinkertainen käyttö Vähäinen manuaalinen puuttuminen ja alhaiset taitovaatimukset käyttäjille.

Epäkohdat :
• Alhaisempi tehokkuus kuin täysin automatisoiduissa linjoissa; ei sovellu erittäin suuritehoiseen tuotantoon.
• Manuaalinen korjausmaalaus voi johtaa epäyhtenäisyyksiin; käyttäjien koulutus vaaditaan.

• Työkappaleen ominaisuudet Mitat, paino, muoto (varaa tilaa korjausmaalausta varten monimutkaisille osille).
• Tuotantokapasiteetin vaatimukset Määritä kuljetinnopeus, ruiskutuspistoolien määrä ja paikkausuunin koko päivittäisen tuotannon perusteella.
• Paikan asettelu Linjan pituus, kääntösäde, katon korkeus ja kantavuus.
• Ympäristövaatimukset Jauheen talteenotto ja pakokaasujen käsittely on tehtävä sääntelyn mukaisesti.
• Talousarvio Tasapainota automaatioasteita ja kustannuksia; keskity ydinvälineiden laatuun (ruiskutuspistoolit, jauheen talteenottojärjestelmät ja paikkausuunit).
