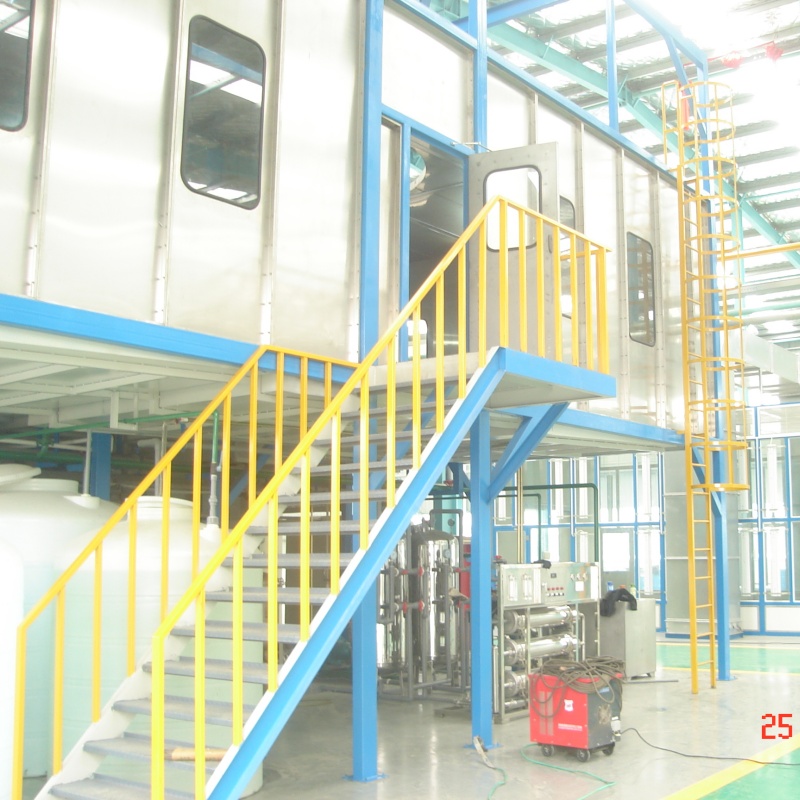

Progettare una linea di e-coating efficace richiede un’attenta considerazione di numerosi fattori tecnici e operativi che influenzano direttamente la qualità del prodotto, la capacità produttiva e la redditività a lungo termine. Una linea di e-coating rappresenta un significativo investimento in capitale per la produzione di componenti automobilistici, e la fase di progettazione determina se tale sistema fornirà risultati coerenti oppure creerà colli di bottiglia produttivi ricorrenti. La complessità dei moderni sistemi di linee di e-coating implica che i produttori debbano comprendere come ogni componente, parametro di processo e decisione relativa al flusso dei materiali influenzi il deposito finale di e-coat sui pezzi. Questa guida esplora le fondamentali considerazioni progettuali che i fornitori e i produttori automobilistici devono valutare durante la pianificazione o l’aggiornamento di una linea di e-coating.
Una linea di e-coating opera applicando uno strato sottile e uniforme di e-coat sulle parti metalliche mediante deposizione elettroforetica. Le prestazioni complessive e l'efficienza economica di una linea di e-coating dipendono fortemente da quanto bene il progetto integra il trattamento preliminare, i sistemi di movimentazione materiali, la configurazione delle vasche, l’architettura dell’alimentazione elettrica e i controlli ambientali. Quando i produttori non considerano questi fattori interdipendenti nella fase di progettazione, spesso si trovano ad affrontare problemi di qualità, fermi macchina eccessivi, tassi di scarto elevati o incapacità di rispettare le specifiche dei clienti. Comprendere quali elementi caratterizzano un progetto solido di linea di e-coating distingue le aziende che ottengono un rapido ritorno dell’investimento e una produzione affidabile da quelle che faticano a garantire conformità e qualità nel tempo.
Integrazione del trattamento preliminare e preparazione della superficie
Il trattamento preliminare come fondamento della qualità del rivestimento
Il successo di qualsiasi linea di e-coating dipende fondamentalmente dalla qualità della preparazione della superficie prima che i pezzi entrino nella vasca di e-coating. Il trattamento preliminare elimina oli, ossidi, contaminanti e calamina che, altrimenti, impedirebbero una corretta adesione e prestazioni dell’e-coating. Nella progettazione di una linea di e-coating, la sezione di trattamento preliminare deve essere dimensionata e sequenziata in modo da corrispondere alla capacità produttiva pianificata e alla geometria dei pezzi. Una fase di trattamento preliminare sottodimensionata crea un collo di bottiglia che riduce la capacità della linea di e-coating, mentre un sistema sovradimensionato spreca capitale e spazio a terra. La chimica del trattamento preliminare, la qualità dell’acqua di risciacquo e l’efficacia dell’essiccazione influenzano direttamente i difetti del rivestimento, i problemi di adesione e la resistenza alla corrosione una volta che i pezzi escono dalla linea di e-coating. Molti fornitori automobilistici scoprono troppo tardi che la loro linea di e-coating presenta problemi cronici di prestazione perché il trattamento preliminare è stato progettato come un’aggiunta secondaria, anziché come parte integrante della strategia complessiva della linea di e-coating.
Gestione dell’acqua nell’ambiente della linea di e-coating
I sistemi di pretrattamento generano volumi significativi di acqua, e il modo in cui tale acqua viene gestita influisce sia sui costi operativi della linea di e-coating sia sulla qualità del rivestimento elettroforetico applicato a valle. L’acqua di risciacquo riciclata contiene sali disciolti e residui chimici che possono contaminare la vasca di e-coating in caso di contaminazione incrociata. Una progettazione efficace della linea di e-coating prevede percorsi dedicati per il trattamento, il monitoraggio e lo smaltimento dell’acqua di risciacquo, al fine di prevenire l’accumulo di contaminanti nella vasca di rivestimento. L’ultima fase di risciacquo prima dell’ingresso nella linea di e-coating è critica: l’uso di acqua deionizzata o altamente purificata in questa fase protegge la composizione chimica della vasca di e-coating da degradazione. I produttori devono specificare, nella documentazione di progettazione della linea di e-coating, i limiti di conducibilità dell’acqua, le tempistiche di sostituzione delle resine a scambio ionico e le portate di circolazione nelle vasche di risciacquo. Una gestione inadeguata dell’acqua trasforma una linea di e-coating che dovrebbe essere affidabile in una fonte di qualità del rivestimento imprevedibile e di interventi frequenti di manutenzione della vasca.
Configurazione della vasca e dinamica del flusso del materiale
Progettazione della vasca per il rivestimento elettroforetico per una copertura uniforme
Il serbatoio della linea di e-coating non è un semplice contenitore; è un reattore elettrochimico di precisione in cui geometria del pezzo, volume del serbatoio, posizionamento degli elettrodi e dinamica del flusso interagiscono per determinare spessore e distribuzione del rivestimento. Il serbatoio della linea di e-coating deve essere dimensionato per accogliere il volume previsto di pezzi all’ora, evitando densità eccessive che causino schermatura e deposito non uniforme. La configurazione degli elettrodi all’interno del serbatoio della linea di e-coating influenza la distribuzione della corrente e l’uniformità del rivestimento; una progettazione scadente degli elettrodi provoca depositi eccessivamente spessi in alcune zone e rivestimenti sottili e poco resistenti in altre. Le pareti, il fondo e le strutture interne del serbatoio devono essere realizzati con materiali resistenti alla chimica dell’e-coating e consentire un’adeguata circolazione e accesso ai sistemi di filtrazione. Nella progettazione di una linea di e-coating, i produttori sottovalutano spesso l’importanza della geometria del serbatoio sulla qualità finale del rivestimento. Un serbatoio ben progettato per la linea di e-coating consente ai pezzi di ricevere una copertura elettrochimica costante su geometrie complesse, tolleranze strette e cavità interne intricate, caratteristiche dei moderni componenti automobilistici.
Gestione dei componenti e integrazione del trasportatore
Il sistema meccanico che muove i componenti lungo la linea di e-coating deve garantire un tempo di immersione costante, impedire il contatto tra componenti che genera zone prive di rivestimento e resistere all’ambiente corrosivo creato dalla chimica dell’e-coating e dai risciacqui. Un sistema di trasporto per linea di e-coating comprende tipicamente supporti, dispositivi di fissaggio o portabasket che tengono i componenti con angolazioni precise per assicurare una copertura completa delle superfici critiche. La velocità del trasportatore della linea di e-coating è tarata per consentire un tempo sufficiente di elettrodeposizione mantenendo la capacità produttiva desiderata: un trasportatore troppo veloce produce rivestimenti sottili e incompleti, mentre uno troppo lento riduce la produttività complessiva della linea di e-coating e aumenta i costi operativi. Lo scolo e il flusso dei materiali all’interno della linea di e-coating devono essere ottimizzati affinché i componenti scolino correttamente dopo l’uscita dalla vasca di e-coating, prevenendo l’accumulo di fanghi di vernice e riducendo gli sprechi. I sistemi a catena, i contatti elettrici e le rotaie di guida nell’ambiente della linea di e-coating richiedono manutenzione regolare e, occasionalmente, sostituzione a causa della chimica aggressiva; pertanto, la progettazione deve prevedere punti di ispezione facilmente accessibili e tenere conto della facilità di manutenzione.
Alimentazione elettrica, controllo della corrente e architettura elettrica
Sistemi di raddrizzamento e di erogazione della corrente
Una linea di e-coating richiede un sistema raddrizzatore che converta la corrente alternata (AC) in corrente continua (DC) e fornisca una corrente precisamente controllata alla vasca di e-coating a livelli stabili di tensione e amperaggio. La capacità del raddrizzatore deve corrispondere alla velocità di produzione prevista e al fabbisogno elettrico della linea di e-coating, in base alle dimensioni dei pezzi, allo spessore desiderato del rivestimento e alle dimensioni della vasca. I sistemi moderni per linee di e-coating impiegano spesso più moduli raddrizzatori indipendenti operanti in parallelo, garantendo ridondanza affinché un guasto parziale dell’equipaggiamento non determini l’arresto dell’intera linea di e-coating. L’uniformità della distribuzione della corrente dipende da un’adeguata dimensione delle barre collettore, dal posizionamento dei contatti e dal percorso conduttivo attraverso la vasca di e-coating; una distribuzione di potenza sottodimensionata causa cadute di tensione che producono un rivestimento insufficiente nelle zone della vasca più distanti. Il raddrizzatore e l’architettura elettrica di una linea di e-coating devono rispettare gli standard qualitativi automobilistici, fornire il monitoraggio in tempo reale di tensione e amperaggio ed includere protezioni contro i guasti a terra e i rischi elettrici. Un sistema elettrico per linea di e-coating mal specificato provoca una qualità del rivestimento non uniforme, danni agli equipaggiamenti e tempi di fermo aumentati durante le attività di troubleshooting.
Monitoraggio e controllo adattivo nella linea di e-coating
I moderni sistemi di linee di e-coating integrano sensori e controlli che monitorano in tempo reale la chimica del bagno, la temperatura, la conducibilità e i parametri elettrici. Una linea avanzata di e-coating può regolare automaticamente l’uscita del raddrizzatore, la velocità del trasportatore o la chimica del bagno per compensare lievi deviazioni che altrimenti comprometterebbero la qualità del rivestimento. Il feedback in tempo reale proveniente dalla linea di e-coating consente agli operatori di rilevare tempestivamente problemi emergenti, come la corrosione degli anodi, l’intasamento degli elettrodi o lo squilibrio chimico, prima che causino difetti diffusi. Il sistema di controllo di una linea di e-coating deve fornire la registrazione storica dei dati per garantire la tracciabilità e supportare l’analisi per il miglioramento continuo; tale documentazione è fondamentale per gli audit qualitativi nel settore automobilistico e aiuta a identificare schemi ricorrenti di prestazioni. L’investimento in un’architettura di monitoraggio e controllo robusta trasforma una linea di e-coating da un semplice sistema di verniciatura in un asset intelligente per la produzione, in grado di soddisfare costantemente specifiche clienti rigorose e di sostenere iniziative lean per il miglioramento continuo.
Controllo ambientale, sicurezza e conformità
Ventilazione, gestione dei fumi e protezione dei lavoratori
Il processo di elettrodeposizione e le relative fasi di risciacquo generano composti organici volatili (VOC), nebbie e fumi che devono essere controllati per proteggere la salute dei lavoratori, rispettare la normativa ambientale e garantire la qualità del prodotto. La progettazione di una linea di elettrodeposizione deve prevedere sistemi dedicati di ventilazione, cappucci di captazione e estrazione dei fumi, dimensionati in base ai reali tassi di emissione di gas provenienti dalla vasca di elettrodeposizione e dalle stazioni di risciacquo. Una ventilazione insufficiente in una linea di elettrodeposizione determina una qualità dell’aria pericolosa, potenziali violazioni della normativa e un aumento del rischio per la salute dei dipendenti; inoltre consente alla contaminazione aerodispersa di depositarsi su parti e attrezzature, compromettendo la qualità del rivestimento. L’aria di scarico di una linea di elettrodeposizione richiede generalmente un trattamento, ad esempio mediante eliminazione delle nebbie, adsorbimento al carbonio o ossidazione catalitica, prima del rilascio nell’atmosfera; tali sistemi di trattamento comportano costi iniziali e spese operative continue, ma sono indispensabili per la conformità legale e la responsabilità ambientale. Tra i fattori di sicurezza da considerare nella linea di elettrodeposizione figurano i rischi elettrici derivanti dai sistemi ad alta tensione, i rischi di esposizione chimica e le procedure per gli spazi confinati durante la manutenzione di vasche o elettrodi. La progettazione di una linea di elettrodeposizione deve includere misure di blocco-etichettatura (lockout-tagout), interblocchi di sicurezza, prescrizioni per l’uso dei dispositivi di protezione individuale e protocolli formativi per gli operatori, al fine di ridurre al minimo il rischio di incidenti.
Gestione e smaltimento della chimica per bagni
La chimica del rivestimento elettroforetico in una vasca di una linea di e-coating si degrada gradualmente man mano che i pezzi vi transitano, estraggono ioni, consumano ingredienti attivi e accumulano contaminanti. Una progettazione efficace di una linea di e-coating prevede un piano completo di gestione della vasca, che comprende la frequenza dei test, le tempistiche per il reintegro degli additivi, la rimozione dei fanghi di scarto e gli svuotamenti e ricariche periodici della vasca. L’operatore della linea di e-coating deve monitorare le misurazioni dello spessore del rivestimento, la lucentezza e l’adesione, per rilevare tempestivamente un calo delle prestazioni della vasca e intervenire di conseguenza. I sistemi di ultrafiltrazione installati nelle moderne linee di e-coating rimuovono fanghi e particelle fini senza alterare la chimica della vasca, prolungandone la vita utile e riducendo la frequenza degli smaltimenti. Lo smaltimento dei rifiuti provenienti da una linea di e-coating deve rispettare la normativa locale sui rifiuti pericolosi; la vasca di e-coat contiene metalli pesanti, composti organici e altri materiali regolamentati, non scaricabili nelle fognature comunali. Prevedere una corretta gestione dei rifiuti già nella fase di progettazione della linea di e-coating riduce imprevisti e garantisce il funzionamento legale e sostenibile dell’impianto. Un programma ben gestito per la chimica della linea di e-coating riduce al minimo i difetti, prolunga la vita della vasca, abbassa i costi operativi e dimostra l’impegno ambientale e per la sicurezza nei confronti dei clienti del settore automobilistico.
Domande frequenti
Quali specifiche elettriche devo indicare per la mia linea di e-coating?
Il raddrizzatore della tua linea di e-coating deve fornire una tensione CC stabile, tipicamente compresa tra 50 e 400 volt, con capacità di corrente adeguata alle dimensioni della vasca e alla produzione pianificata. Specifica più moduli di raddrizzatore indipendenti per ridondanza, monitoraggio in tempo reale di tensione e amperaggio, e conformità agli standard elettrici automobilistici, come quelli ISO o ai requisiti specifici degli OEM. Consulta il fornitore dei tuoi impianti per la linea di e-coating al fine di calcolare la potenza richiesta in chilowatt, sulla base delle dimensioni dei pezzi, dello spessore obiettivo del rivestimento e della velocità di produzione.
Con quale frequenza va sostituita la chimica del bagno in una linea di e-coating?
La durata tipica di un bagno per la verniciatura elettroforetica va da 6 a 18 mesi, a seconda del volume produttivo, della complessità dei pezzi, dell’efficacia del controllo delle contaminazioni e delle pratiche di gestione della chimica. Analisi periodiche della conducibilità del bagno, dello spessore del rivestimento e dell’adesione consentono di prevedere il momento in cui è necessario svuotare e ricaricare il serbatoio della linea di verniciatura elettroforetica. Molte strutture installano sistemi ad ultrafiltrazione che prolungano la vita del bagno rimuovendo i fanghi ma preservando la chimica attiva, riducendo così la frequenza degli smaltimenti e i costi operativi.
Qual è la portata che devo progettare per il mio sistema di verniciatura elettroforetica?
La progettazione della capacità produttiva della linea di e-coating deve tenere conto del tempo di immersione necessario per raggiungere lo spessore desiderato del rivestimento, che in genere varia da 15 a 45 secondi a seconda della geometria del componente e delle specifiche del rivestimento. La velocità del trasportatore della linea di e-coating viene quindi calcolata per garantire tale tempo di permanenza, rispettando nel contempo l’obiettivo di volume produttivo espresso in pezzi all’ora. Evitare di sovradimensionare la vasca e il sistema di trasporto della linea di e-coating, poiché ciò comporta un aumento dei costi di investimento e delle spese operative; viceversa, una linea di e-coating sottodimensionata diventa un collo di bottiglia produttivo che limita la produzione complessiva dell’impianto e la sua redditività.
