Brak optymalnego rozwiązania, tylko najlepsze dopasowanie: Przewodnik po doborze urządzeń do malowania metodą elektroforetyczną

Malowanie elektroforetyczne nie polega po prostu na natryskiwaniu farby na powierzchnię metalową; jest to proces osadzania elektrochemicznego, napędzany polem elektrycznym. Jego podstawą jest zanurzenie przedmiotów w kąpieli elektroforetycznej składającej się z żywic rozpuszczalnych w wodzie, pigmentów oraz dodatków. W polu elektrycznym prądu stałego naładowane cząstki żywicy migrują w kierunku elektrody o przeciwnym ładunku i osadzają się jednolicie na powierzchni przedmiotu. Ten mechanizm elektrochemiczny determinuje, że jakość powłoki jest bezpośrednio związana z funkcjonalnością sprzętu – dobór urządzeń polega zasadniczo na stworzeniu optymalnego środowiska roboczego dla tej reakcji chemicznej.

W kontekście modernizacji linii malarskich i przyspieszonej transformacji cyfrowej elektroforeza stała się kluczowym procesem ochrony przed korozją dla elementów o wysokich wymaganiach, takich jak części samochodowe, maszyny budowlane oraz obudowy akumulatorów nowej energii. Wybór sprzętu nie jest już prostą decyzją dotyczącą „zakupu zbiornika wraz z kilkoma prostownikami”. Jest to zasadniczo kompleksowa ocena dopasowania procesu, elastyczności produkcji, struktury energetycznej, logiki konserwacji, a nawet ewentualnej ewolucji technologicznej w ciągu najbliższych pięciu lat.

Po pierwsze należy jasno określić: malowanie elektroforetyczne nie jest izolowanym etapem, lecz kluczowym węzłem w całym łańcuchu procesów obejmujących przygotowanie powierzchni → malowanie elektroforetyczne → płukanie w układzie ultrafiltracji (UF) → suszenie. Punkt wyjścia do wyboru systemu nigdy nie brzmi „który producent oferuje lepsze specyfikacje”, lecz „jak wygląda moja część robocza, ile sztuk produkuje się dziennie oraz czy stan powierzchni jest stabilny?”. Na przykład zakład produkujący tace baterii do pojazdów z napędem elektrycznym produkuje części tłoczone z aluminium o powierzchni 1,8 m² na sztukę i dziennym wytwarzaniu 1200 sztuk. Jednak grubość warstwy tlenku na dostarczanych elementach waha się nawet o ±30 nm. Taka niewielka zmienność łatwo prowadzi do rozrzutu grubości powłoki przekraczającego ±5 μm przy użyciu tradycyjnego zasilania prądem stałym (DC). Zakład ten ostatecznie porzucił zaawansowany model reklamujący „dokładność prądu ±1%” i wybrał system prostowniczy impulsowy z kontrolą sprzężenia zwrotnego w czasie rzeczywistym grubości powłoki. Choć początkowe inwestycje były o 12% wyższe, wskaźnik wyrodnictwa przy pierwszym przejściu wzrósł w ciągu trzech miesięcy z 89% do 99,2%, a zużycie energii na potrzeby ponownej obróbki zmniejszyło się o 40%.

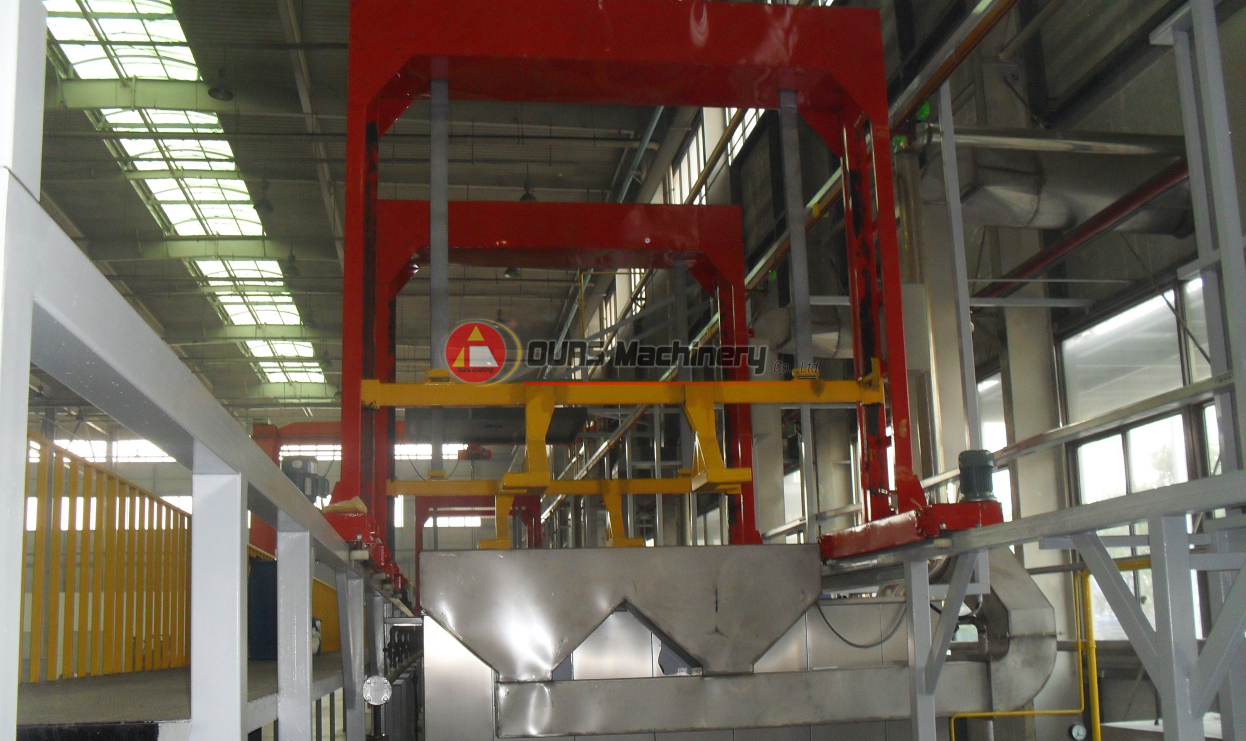

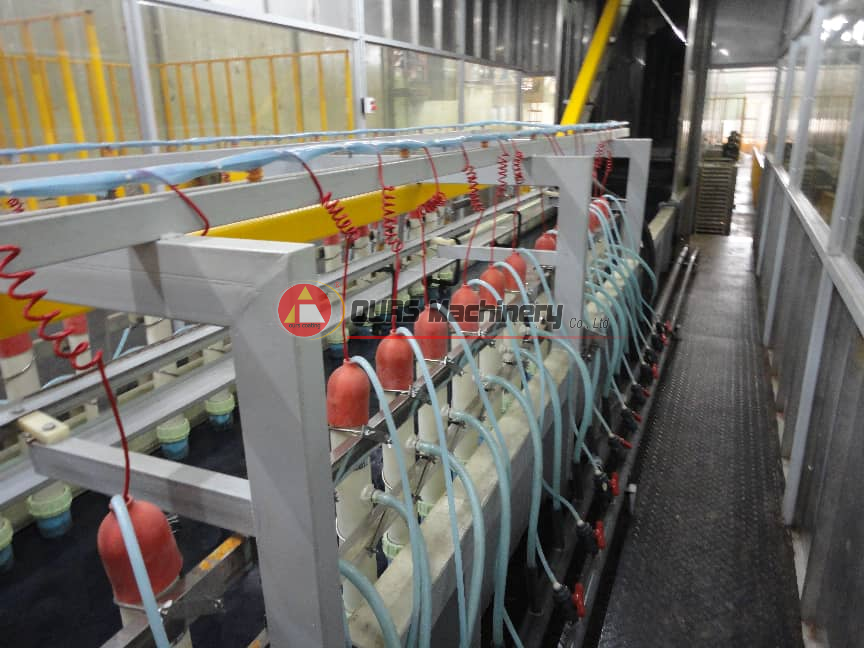

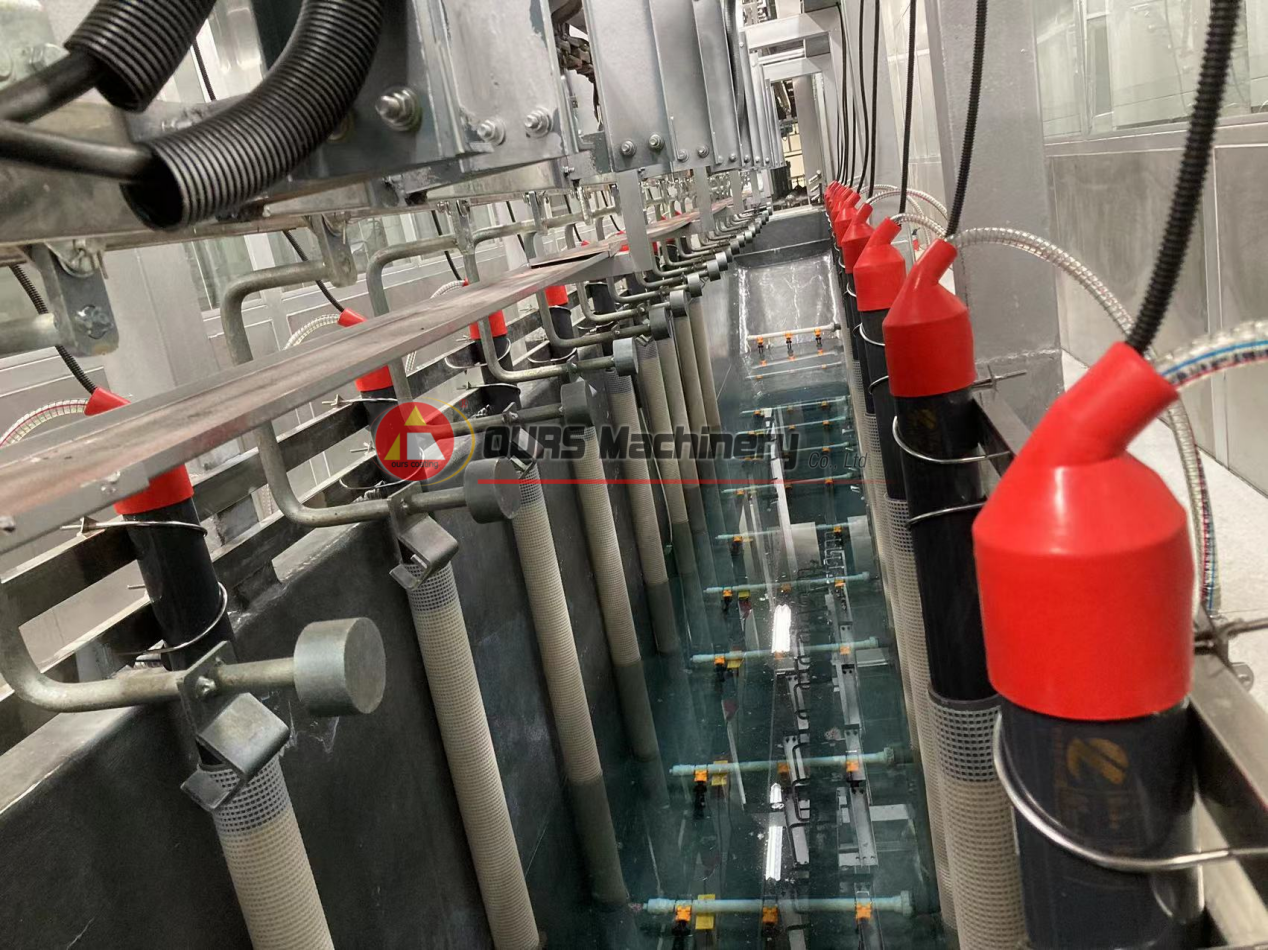

Projektowanie konstrukcji zbiornika jest często niedoszacowane, a mimo to stanowi podstawową zmienną decydującą o długotrwałej stabilności. Standardowy zbiornik prostokątny jest opłacalny pod względem kosztów, lecz w przypadku części o skomplikowanym kształcie (np. elementów nadwozia z głębokimi wgłębieniami lub wąskimi szparami) narażony jest na tzw. „dwumodalny brak równowagi” – wysokie natężenie prądu przy krawędziach oraz niewystarczające osadzanie się warstwy w zagłębieniach. W praktyce okazało się, że linie wyposażone w zbiorniki o „zmiennej przekroju gradientowym” osiągają współczynnik zgodności grubości powłoki na wewnętrznych ściankach zakrętów U-shaped o 67% wyższy niż linie z zbiornikami konwencjonalnymi. Kluczowe modyfikacje obejmują: poszerzenie dna zbiornika o 15% w celu buforowania osadu, nachylenie ścian bocznych do wewnątrz o 3° w kierunku dopływu, aby kierować przepływ cieczy, oraz dodanie przegrod w miejscu odpływu w celu zmniejszenia turbulencji. Te niestandardowe zmiany nie zwiększają złożoności sterowania elektrycznego, ale czynią pole fizyczne bardziej „przewidywalnym i dobrze zachowującym się.”

Istnieje wyraźne nieporozumienie dotyczące doboru zasilacza. Wielu użytkowników koncentruje się na „maksymalnym napięciu wyjściowym” i „współczynniku tętnień”, pomijając ukryty parametr „czasu odpowiedzi dynamicznej”. Pomiarы wykazują, że w momencie wejścia zawieszenia do kąpieli prąd ulega skokowi o 300%; w przypadku zasilacza o opóźnieniu odpowiedzi przekraczającym 50 ms grubość powłoki na pierwszej części jest niższa o 8–12 μm. Natomiast zasilacz wykorzystujący architekturę wysokoczęstotliwościowego przycinania tranzystorów IGBT kompensuje ten skok w ciągu 12 ms, ograniczając różnicę grubości powłoki między pierwszą a ostatnią częścią do ±2 μm. Ponadto „segmentowy tryb stałego prądu” takich zasilaczy umożliwia zaprogramowanie trzech krzywych narastania prądu dla różnych materiałów (stal walcowana na zimno, blachy ocynkowane, aluminium), co pozwala uniknąć wystąpienia porów na elementach aluminiowych spowodowanych nadmiernym początkowym prądem.

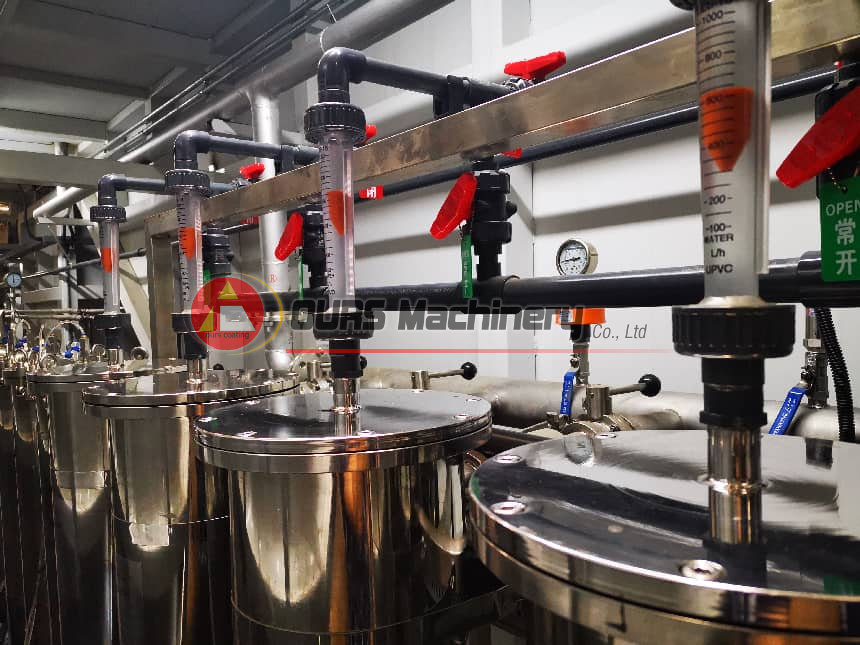

System ultrafiltracji (UF) nie jest akcesorium, lecz „stróżem bramy” jakości powłoki elektroforetycznej. Typowym błędem jest obliczanie powierzchni membrany UF w oparciu o teoretyczną zawartość stałych składników farby. Zamiast tego obliczenia powinny opierać się na „całkowitej ilości małocząsteczkowych zanieczyszczeń, które należy usunąć w jednostce czasu”. Na przykład w zakładzie produkującym ramy dla pojazdów komercyjnych w upalne miesiące lata wystąpił gwałtowny wzrost mętności cieczy UF z powodu niewystarczającego zapasu przepływu UF, co doprowadziło do utraty kontroli nad przewodnością kąpieli malarskiej oraz dwudniowego postoju produkcyjnego w celu wprowadzenia korekt. Analiza przyczynowo-skutkowa wykazała, że rzeczywista skuteczna powierzchnia membrany UF stanowiła zaledwie 63 % wartości zaprojektowanej, głównie z powodu postępującego zanieczyszczenia powierzchni membrany osadem farby, którego nie uwzględniono w projektowaniu. Obecnie powszechna zgoda w branży głosi, że współczynnik zapasu powierzchni membrany UF nie powinien być mniejszy niż 1,8, a także konieczne jest skonfigurowanie logicznego mechanizmu czyszczenia w czasie rzeczywistym, wyzwalanego jednoczesnym przekroczeniem progów mętności i przewodności.

Wreszcie często pomijana kwestia „przyjazności interfejsu człowiek-maszyna”. Nie chodzi tu o to, jak efektowny jest ekran, lecz o to, czy logika obsługi odpowiada rzeczywistym warunkom panującym na linii produkcyjnej. Na przykład komunikaty alarmowe muszą rozróżniać „problemy, które można odłożyć” (np. niewielkie przekroczenie temperatury) i „sytuacje wymagające natychmiastowego interwencji” (np. zwarcie płytki anodowej), przy czym w tym drugim przypadku system automatycznie wyświetla ilustracje krok po kroku prowadzące do rozwiązania problemu. Zmiany parametrów wymagają dwustopniowej autoryzacji oraz generują automatycznie dzienniki modyfikacji. Te pozornie drobne szczegóły skracają czas potrzebny nowym pracownikom na osiągnięcie niezależności w obsłudze o 40% oraz zmniejszają odpad partii spowodowany błędami obsługi o 75%.

Warto podkreślić, że wszystkie parametry techniczne ostatecznie sprowadzają się do dwóch prostych pytań: Czy ta linia będzie w stanie realizować nowe projekty za trzy lata? Czy inżynier ds. konserwacji będzie w stanie wymienić moduł bez konieczności przewijania instrukcji obsługi? Dopiero wtedy, gdy sprzęt przestaje być po prostu „zakupiony” i staje się „niejako wpisany w strukturę linii produkcyjnej”, wybór można uznać za rzeczywiście zakończony.

Nie istnieje jedno, optymalne rozwiązanie dla wyposażenia do malowania metodą elektroforetyczną – istnieje jedynie najlepsze dopasowanie. Nie sprawdza ono, jak dobrze znasz karty techniczne, lecz jak głęboko rozumiesz „rytm oddychania” własnej linii produkcyjnej: umiejętność tę, wykraczającą poza rysunki i dane liczbowe, by usłyszeć prawdziwą rozmowę między metalem a farbą za każdym razem, gdy zawieszenie wchodzi do zbiornika.
