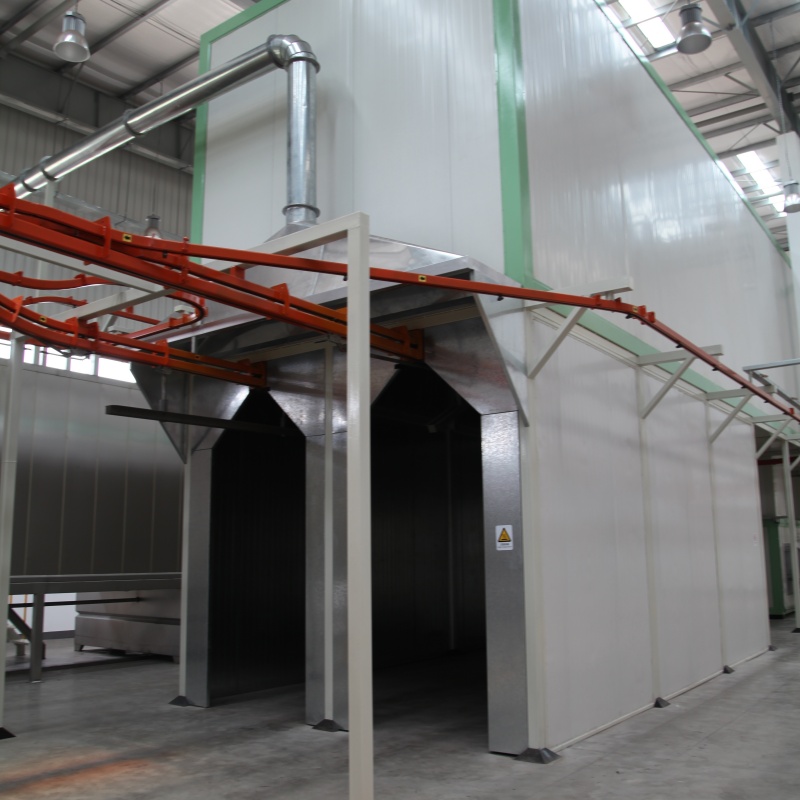

Конвеєрні системи типу «потужність і вільна ланка» для ліній нанесення покриття

А система конвеєра «потужність і вільний хід» є одним із найсучасніших та найбільш гнучких рішень для обробки матеріалів у промислових процесах нанесення покриттів сьогодні. На відміну від звичайних конвеєрів з верхнім розташуванням, які переміщують усі деталі з фіксованою й однаковою швидкістю, система конвеєра з електроприводом і вільним ходом відокремлює тягове ланцюгове колесо від тележок, що несуть вантаж, надаючи кожній тележці здатності зупинятися, накопичуватися, сповільнюватися або відхилятися незалежно. Ця фундаментальна конструктивна відмінність робить її унікально придатною для ліній нанесення покриттів, де такі параметри, як тривалість технологічного процесу, відстань між деталями та час перебування на станції, є критичними змінними, що безпосередньо впливають на якість остаточного покриття.

Лінії нанесення покриттів — незалежно від того, чи призначені вони для рідкого фарбування, порошкового напилення, анодування, електролітичного нікелювання чи електроосадження — вимагають точного контролю за рухом виробів у кожній зоні обробки. Система транспортування типу «потужна й вільна» задовольняє цю вимогу, забезпечуючи програмоване переміщення візків, зони накопичення перед пічками та буферні зони між стадіями попередньої обробки й нанесення покриття. У результаті отримуємо високопродуктивну операцію остаточної обробки зі стабільною якістю, яка може адаптуватися до коливань обсягів виробництва та запуску різноманітних виробів без повної зупинки лінії. У цій статті розглядаються ключові конструктивні особливості, експлуатаційні переваги, логіка застосування та критерії вибору системи транспортування типу «потужна й вільна» у контексті сучасних ліній нанесення покриттів.

Основна архітектура системи транспортування типу «потужна й вільна»

Принцип двох рейкових шляхів

Основною технічною характеристикою конвеєрної системи типу «потужність і вільний рух» є конструкція з двох рейок. Верхня рейка несе безперервно рухомий привідний ланцюг, тоді як нижня рейка, яку називають вільною доріжкою, несе візки для вантажів, які можуть за бажанням входити в зачеплення з привідним ланцюгом або виходити з нього. Саме це розділення є фундаментальною причиною того, що система забезпечує значно більшу експлуатаційну гнучкість порівняно зі стандартним монорейковим конвеєром.

Механізм зачеплення між привідним ланцюгом і вільними візками зазвичай керується штовхальними елементами («пшер-догс»), закріпленими на ланцюгу. Коли штовхальний елемент торкається защелки візка, візок починає рухатися вперед по вільній доріжці. Коли візок досягає зупинки, зони накопичення або розподільного перемикача, защелка виходить із зачеплення, і візок чекає, тоді як привідний ланцюг продовжує рухатися над ним. Це означає, що привідна система ніколи не потребує зупинки, навіть коли десятки візків утримуються нерухомими на технологічних станціях.

Фізична міцність цієї архітектури дозволяє системі конвеєра з електроприводом і вільним рухом перевозити важкі деталі — кузовні елементи автомобілів, сталеві конструкції, великі компоненти машин та архітектурні профілі — без ризику перевантаження ланцюга через локальні зупинки. Вага вантажу розподіляється між окремо підтримуваними візками, а не передається повністю через єдиний нерозривний ланцюг.

Візки, тримачі та балки для вантажу

Кожен вільний візок у системі конвеєра з електроприводом і вільним рухом розроблено для перевезення чітко визначеної максимальної ваги, зазвичай вираженої в кілограмах на тримач. Ці візки рухаються на прецизійно оброблених колесах, встановлених на нижній вільній рейці, забезпечуючи плавне переміщення по кривих, підйомах та спусках траси. Тримачі — підвісні пристосування або балки для вантажу, які підвішують до візків — проектують так, щоб вони відповідали геометрії деталей, що підлягають покриттю.

У контексті лінії нанесення покриття конструкція тримачів має вирішальне значення. Недосконало спроектовані тримачі можуть призводити до утворення тіней під час розпилення порошкового покриття, створювати проблеми зі стоком у процесах нанесення рідкого фарбування або викликати ускладнення з маскуванням на етапах попередньої обробки, таких як фосфатування чи хромування. Добре спроектована система конвеєра з живленням і вільними візками передбачає планування геометрії тримачів як складову загального проектування лінії, забезпечуючи, що вироби підвішені під кутами й у положеннях, які сприяють рівномірному нанесенню покриття й ефективному стоку.

Багато сучасних установок також включають механізми обертання тримачів на вільних візках. Коли тримач входить у розпилювальну кабіну або зону печі, привідний механізм повільно обертає його, рівномірно експонуючи всі поверхні виробу процесу нанесення. Ця можливість — яка реалізується лише завдяки тому, що система конвеєра з живленням і вільними візками дозволяє незалежне позиціонування тримачів — забезпечує помітно кращу рівномірність покриття порівняно з транспортуванням у фіксованій орієнтації.

Чому лінії нанесення покриттів особливо вигідно використовують цю систему

Незалежність зон процесу та логіка накопичення

Лінія нанесення покриттів — це не процес із постійною швидкістю. Етапи попередньої обробки, такі як знезжирення, промивання та фосфатування, вимагають витримки у розчині або експозиції спреєм певний час. Кабіна нанесення фарби або порошкового покриття вимагає контролюваного перекриття спрею та рівномірної швидкості руху. Печі для термообробки потребують точно визначених часів витримки, що залежать від теплової маси виробів. Зони охолодження потребують достатнього часу, перш ніж деталі можна буде обробляти або упаковувати. Кожен етап має власні оптимальні вимоги до часу, і ці вимоги рідко повністю узгоджуються в єдину сталу швидкість лінії.

Система конвеєра з електроприводом і вільним рухом вирішує цей конфлікт за допомогою програмованих зон накопичення та ділянок зі змінною швидкістю. Носії можуть утворювати чергу перед входом у піч, щоб підтримувати точну відстань між ними всередині печі й запобігти затіненню або недостатньому нагріванню. Вони можуть чекати на контрольному пункті, поки оператор перевіряє зчеплення покриття, не зупиняючи зону попередньої обробки вгору за потоком. Таке декомплектоване управління процесом просто неможливе з використанням безперервної одномагістральної системи, що працює з єдиною фіксованою швидкістю ланцюга.

Логіка накопичення в системі конвеєра з електроприводом і вільним рухом керується за допомогою поєднання механічних зупинок, датчиків наближення та програмованого логічного контролера. Коли носій досягає точки зупинки, ПЛК фіксує його присутність, відстежує доступність наступної станції та відпускає носій лише за умови, що шлях вільний. Ця автоматизована послідовність запобігає згущенню, забезпечує дотримання заданої відстані між носіями та захищає чутливу попередню обробку від забруднення через надмірне або недостатнє занурення.

Гнучкість у виробництві різноманітних продуктів та в багатозмінному режимі

Сучасні промислові процеси нанесення покриттів рідко передбачають нанесення одного типу покриття одного кольору на один вид продукції протягом усього виробничого дня. Постачальники автокомпонентів, виробники сільськогосподарської техніки та виробники металевого мебля зазвичай обробляють кілька артикулів, кілька кольорів і кілька специфікацій покриттів у межах однієї зміни. Система конвеєра з електроприводом і вільним ходом природно підходить для такої ситуації, оскільки її маршрутизуючі перемикачі дозволяють направляти візки на різні гілки треку на основі даних ідентифікації деталей.

За допомогою сканерів штрих-кодів, RFID-прочитувачів або ідентифікації за вагою на вхідних точках ПЛК системи може направляти конкретні візки до відповідної фарбувальної камери, застосовувати правильну програму термообробки в печі або спрямовувати певні деталі на офлайн-станцію додаткового остаточного оновлення покриття перед поверненням у головну лінію. Ця інтелектуальна маршрутизація перетворює систему конвеєра з електроприводом і вільним ходом із простої транспортної системи на активний інструмент управління виробництвом.

Для виробництв, що працюють у дві або три зміни з різним асортиментом продукції в кожній зміні, така гнучкість усуває потребу в ручних переналагодженнях лінії, які призводять до дорогостоячого простою. Механічні перемикачі на доріжці автоматично перенаправляють потік, ПЛК коригує тривалість простою та температуру пічових зон на основі даних, що надходять від носіїв, а лінія продовжує працювати з мінімальним втручанням оператора. Зростання продуктивності завдяки такому рівню автоматизації є одним із найсильніших економічних аргументів на користь інвестицій у систему живлення та вільного конвеєра замість простіших альтернатив.

Експлуатаційні переваги в пічових та полімеризаційних зонах

Контрольована тривалість простою та енергоефективність

Одним із найважливіших етапів будь-якої лінії нанесення покриття є печка затвердження. У разі порошкового покриття недостатній час перебування призводить до недостатньо затвердженого, крихкого шару з поганою хімічною стійкістю. У рідких фарбових системах недостатній час випікання спричиняє утримання розчинників, втрату адгезії та поверхневі дефекти. Система конвеєра з незалежним приводом надає проектувальникам печок і технологам точного контролю над тривалістю перебування кожного візка в нагрітій зоні.

Оскільки перевізники можна зупиняти, уповільнювати або накопичувати біля входу в піч, щільність деталей усередині печі можна динамічно регулювати. У періоди нижчого обсягу виробництва перевізники можна розташовувати далі один від одного, щоб зменшити теплове навантаження й забезпечити ефективнішу роботу пальникової системи печі. У періоди пікового виробництва перевізники можна розміщувати щільніше — до максимально допустимого кроку, передбаченого проектом системи, — що максимізує продуктивність у годину роботи печі. Така робота, адаптована до поточного попиту, безпосередньо знижує споживання енергії на кожну покриту одиницю.

Здатність накопичувати деталі на виході з пічі — що дозволяє їм повністю охолонути перед переміщенням на станцію розвантаження — також забезпечує високу якість покриття. Порошково-покриті деталі, які обробляють або укладають у стеки до повного затвердіння покриття, схильні до подряпин, слідів від тиску та забруднення поверхні. Система конвеєра з електроприводом і вільними візками природно забезпечує такий охолоджувальний буфер без потреби в окремому спеціалізованому охолоджувальному конвеєрі, що спрощує загальну компоновку лінії.

Доступ для технічного обслуговування та безперервність лінії

У великих покривних цехах система конвеєра з електроприводом і вільними візками забезпечує значну перевагу під час технічного обслуговування. Оскільки привідний ланцюг і вільні візки працюють незалежно один від одного, техніки з обслуговування можуть вилучати окремі візки з вільної траси для огляду, мащення або ремонту, не зупиняючи привідний ланцюг і не перериваючи роботу решти лінії. Така можливість вибіркового обслуговування особливо цінна для виробництв, які не можуть собі дозволити тривалі простої.

Заплановані технічні зупинки можна організовувати розумно за допомогою зон накопичення системи. Носії, що рухаються вгору за потоком, затримуються в буферних зонах, тоді як унизу за потоком відкривається коротке вікно для технічного обслуговування. Після завершення робіт з технічного обслуговування буфер випускає носії в контрольованій послідовності, і лінія відновлює роботу без різкого стартового стрибка, який може пошкодити підвішені вироби в простіших системах. Ця логіка контрольованого перезапуску — ще одна експлуатаційна перевага, що сприяє як тривалості роботи обладнання, так і стабільній якості покриття.

Міркування щодо проектування та компонування при інтеграції лінії нанесення покриття

Геометрія траси та оптимізація простору

Інтеграція конвеєрної системи з електроприводом і вільним рухом у лінію нанесення покриття вимагає ретельного планування траси, що враховує вимоги до послідовності технологічних операцій, конструктивні обмеження будівлі та потреби у майбутньому розширенні. Двопрямковий шлях може проходити горизонтальні криві, вертикальні підйоми й спуски, що дає проектувальникові можливість прокласти лінію через кілька поверхів, оминати наявне обладнання та проходити вузькі отвори в будівлі — завдання, яке ускладнило б розташування конвеєра на рівні підлоги.

Для ліній нанесення покриття вертикальні ділянки шляху особливо корисні для підйому деталей із завантажувальної станції на рівні підлоги до підвищеної тунельної зони попередньої обробки, а потім для опускання їх назад до рівня фарбувального боксу після обробки. Таке тривимірне маршрутизація залишає основну площу цеху вільною для переміщення персоналу, контролю якості та доступу до обладнання — важлива перевага з точки зору безпеки й ергономіки у високопродуктивних процесах остаточної обробки.

Конструкції перемикачів у системі конвеєрів з електроживленням і вільним рухом також потрібно вибирати з урахуванням умов експлуатації. У лініях нанесення покриттів, де поширені хімічні пари, вологість та підвищені температури, приводи перемикачів, датчики наближення та механізми зупинки мають бути виготовлені з корозійностійких матеріалів і мати герметичне виконання з відповідним ступенем захисту від проникнення забруднень. Ігнорування цих експлуатаційних факторів під час проектування призводить до передчасного виходу компонентів з ладу та аварійних простоїв для технічного обслуговування.

Інтеграція з установками попередньої обробки, розпилення та інспектування

Система конвеєра з електроприводом і вільним рухом безпосередньо інтегрується з кожною технологічною ділянкою лінії нанесення покриття за допомогою точно спроектованих зон входу й виходу. На входах у тунелі попередньої обробки система регулює швидкість несучого пристрою, щоб забезпечити сталі часи занурення або обприскування. У розпилювальних кабінах вона підтримує потрібну відстань між несучими пристроями для програмування автоматичних зворотних пристроїв або роботів. На контрольних ділянках система зупиняє несучі пристрої на визначений період, що дає операторам змогу провести візуальний огляд або тести на адгезію перед продовженням роботи лінії.

Синхронізація між системою живлення та вільного конвеєра й автоматизованим обприскувальним обладнанням є особливо важливою. Зворотно-поступальні обприскувальні пістолети та роботизовані наносники програмуються з урахуванням траєкторій руху пістолета, які пов’язані з певною швидкістю й відстанню між несучими елементами. Якщо несучі елементи надходять нерегулярно або зі змінною швидкістю, програма обприскування не може компенсувати ці відхилення, і рівномірність товщини покриття погіршується. Отже, стабільна, програмована подача несучих елементів за допомогою системи живлення та вільного конвеєра є обов’язковою умовою для ефективної автоматизації процесу обприскування, а не додатковою опцією.

Станції завантаження та розвантаження також вигідно використовують функцію зупинки за запитом. Оператори, які працюють у зручних фіксованих позиціях, можуть зупиняти носій, завантажувати або розвантажувати виріб на зручній висоті й відпускати носій, коли будуть готові. Таке регулювання темпу роботи оператором зменшує ергономічне навантаження, знижує ризик випадіння деталей і підвищує точність завантаження — усе це сприяє зростанню частки виробів, що проходять покривне лакування з першого разу.

Часті запитання

Яка головна відмінність між енергопостачаними та вільними конвеєрними системами й звичайними підвісними конвеєрами?

Стандартний конвеєр з верхнім розташуванням використовує одиничний ланцюг, який рухає всі візки з однаковою постійною швидкістю й не дозволяє зупиняти чи накопичувати окремі візки незалежно. У системі конвеєра з електроприводом та вільним ходом застосовується двохрейкова конструкція, де привідний ланцюг і вільні візки для перевезення вантажів є окремими компонентами. Це дозволяє кожному візку зупинятися, накопичуватися, перенаправлятися або рухатися зі змінною швидкістю, тоді як ланцюг продовжує працювати безперервно. Саме ця незалежність робить систему конвеєра з електроприводом та вільним ходом надзвичайно корисною на лініях нанесення покриттів, де різні етапи процесу вимагають різного часу.

Як система конвеєра з електроприводом та вільним ходом обробляє різні типи продукції на одній лінії нанесення покриттів?

Система використовує перемикачі шляху, механізми перенаправлення та програмовані логічні контролери у поєднанні з технологіями ідентифікації деталей, такими як RFID або штрих-коди. Коли носій ідентифікується на вхідній точці, ПЛК направляє його до відповідної гілки шляху — тобто до потрібної камери фарбування, програми печі або станції додаткового оздоблення. Це автоматичне маршрутизація дозволяє системі конвеєра з електроприводом та вільним рухом обробляти кілька типів продуктів, кольорів та специфікацій покриття в межах одного змінного циклу виробництва без ручної переналаштування лінії.

Чи підходить система конвеєра з електроприводом та вільним рухом для важких виробів у промислових застосуваннях нанесення покриттів?

Так. Система конвеєра з електроприводом та вільним рухом спеціально розроблена для обробки важких промислових навантажень. Оскільки кожен носій окремо підтримується на власному візку, а навантаження не передається через безперервну ланцюгову передачу, систему можна спроектувати так, щоб вона перевозила деталі від легких компонентів із тонкого листового металу до важких конструкцій із сталі, автомобільних підрамників та великих корпусів машин. Параметри рейок, візків та ланцюгів вибирають під час етапу проектування з урахуванням максимально очікуваної ваги носія та вимог щодо відстані між носіями у конкретній лінії нанесення покриття.

Які вимоги щодо технічного обслуговування повинні передбачати оператори для системи конвеєра з електроприводом та вільним рухом у середовищі нанесення покриття?

Регулярне змащування приводного ланцюга та коліс вільних візків — це найважливіша задача технічного обслуговування. У середовищах нанесення покриття необхідно стежити за накопиченням розпилу на елементах рейок і регулярно очищати їх, щоб запобігти заклинюванню коліс візків та заїданню механізмів перемикання. Пушер-собаки та фіксуючі механізми слід періодично перевіряти на знос, оскільки зношені елементи взаємодії можуть призводити до пропущених поштовхів або неконтрольованого вивільнення візків. Стоп-механізми, датчики наближення та приводи перемикачів потребують перевірки захисту від впливу навколишнього середовища, особливо в зонах, які піддаються впливу хімікатів передобробки або високовологісних вихлопів з печей. Систематичний графік профілактичного обслуговування значно продовжує термін служби системи живлення та вільного конвеєра й запобігає дорогостоячому аварійному простою.
